CREACIONES RADIO TERRI

En este apartado se insertarán creaciones únicas de Radio Terri, hechas de forma totalmente artesanal al no disponer de las herramientas y la maquinaria necesarios para su construcción, pero hechas con el corazón,mucho entusiasmo y de forma totalmente manual. La recompensa mayor es la gran satisfacción que produce al terminar el montaje y ver que funciona como en sus buenos tiempos, esto no se paga con dinero.





Aparato monovalvular sin alimentación de alta tensión en placa, es un circuito muy curioso y que a pesar de sus limitaciones, funciona muy bien, llegando a excitar un altavoz de trompa. Es un montaje extremadamente sencillo pero muy interesante para practicar.

Detalle del circuito

Regenerativo de dos valvulas para alterna

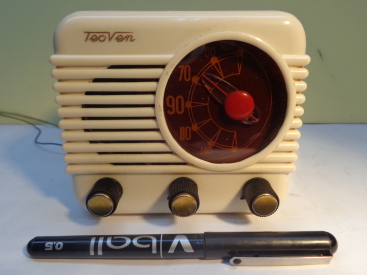

Caja y chasis Midjet aprovechada despues de su restauración, montada con un circuito regenerativo de dos lámparas mas rectificador por el tema de espacio, alimentado por transformador. En estos receptores el espacio es un problema.

Detector de galena Terri construido con piezas de reciclaje de fontaneria

Detector de piedra de galena bigote de gato

Detector de piedra de galena regulable facil de construir

Detector de galena artesanal construido con materiales de reciclaje.





Detector de galena artesanal con reglaje de la presión de la aguja detectora

Detector de galena doble que permitía sintonizar dos emisoras diferentes, construido con materiales de reciclaje

Detector de galena simple con base de madera

Variometro artesanal de construcción casera

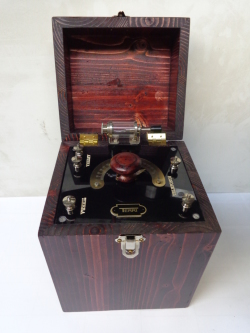

Galena con caja y detector de piedra de galena enchufable

Galena Terri construida de forma artesanal con variometro y doble detector de galena, también de construcción artesanal con muy buen rendimiento y selectividad.

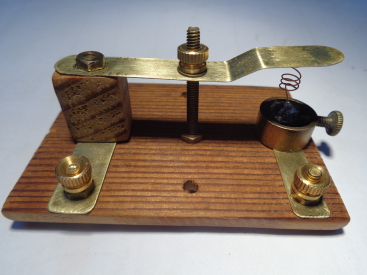

Manipulador telegráfico de doble reglaje

Manipulador de doble reglaje versión mejorada

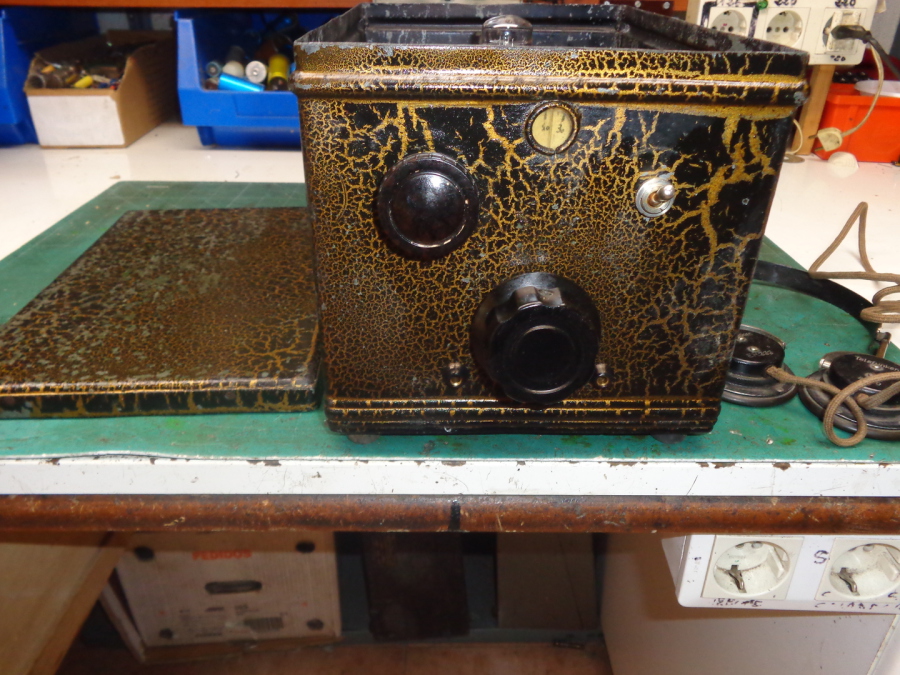

Receptor de tres lámparas a reacción montado con materiales de reciclaje a partir de un esquema antiguo.

Materiales preparados para el montaje del receptor de una válvula de T.V.

Detalle del chasis montado de forma muy compacta al ser la caja de dimensiones tan reducidas. Con buena antena el rendimiento es muy aceptable, el circuito es a reacción con valvula multiple de las empleadas en el montaje de televisores, siendo una lampara triodo-pentodo.

Detalle del circuito montado y terminado.

Vista de la parte posterior del receptor.

Receptor terminado y detalle de sus reducidas dimensiones

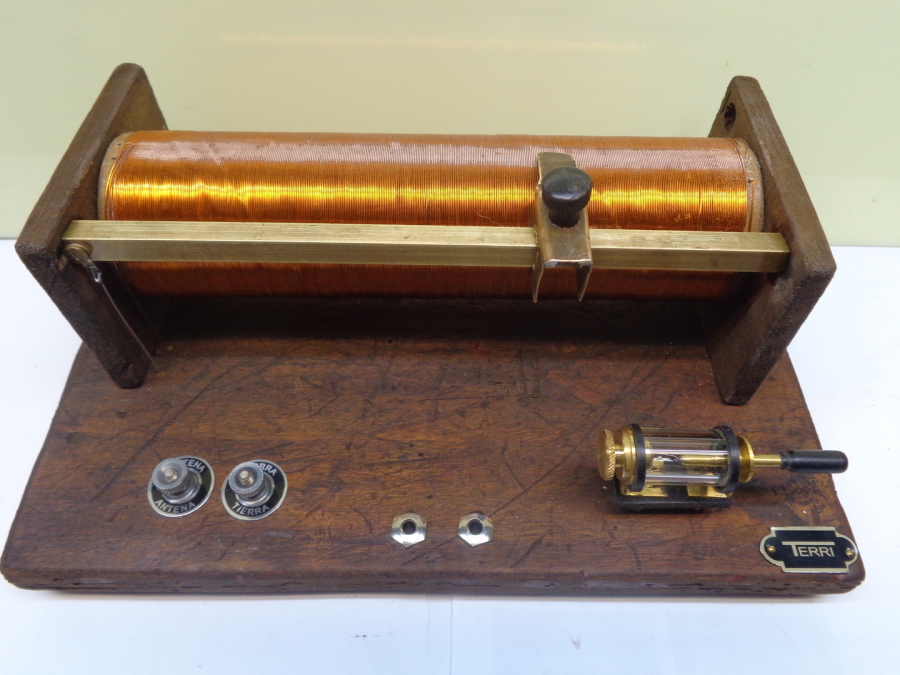

Receptor de galena con cursor Terri

Detalle de la construcción de la bobina con la bobinadora Terri

Piezas construidas artesanalmente a punto para el montaje de la galena

Galena cilindrica de construcción totalmente artesanal, incluido el detector de piedra de galena

Diferentes bobinas empleadas como transformadores de alta frecuencia para galenas y receptores de una sola onda, con muy buen rendimiento, construcción artesanal con hilo forrado de algodón.

Diferentes formas de bobinas para montaje y reparación de receptores tanto de galena como de válvulas, construidas en hilo forrado de algodón o esmaltado, pudiendo variarse la longitud y el diámetro para su mejor adaptación.

Galena artesanal montada en caja de madera

Emisora experimental de O.M. para cuando venga el apagón analogico poder hacer funcionar los viejos receptores, creando la propia emisora para entrar reproductores de sonido o receptor digital DAB sirviendo de conversor.

Vista del circuito de la emisora O.M.

Emisora de O.M. con válvulas americanas

Circuito de la emisora O.M.

Galena Terri con detector enchufable

Galena de pupitre Terri
