ESQUEMAS DE RECEPTORES, AMPLIFICADORES Y BOBINAS
Los esquemas son la base fundamental para proceder a la reparación de cualquier equipo y totalmente necesarios para su correcto ajuste para que de su máximo rendimiento. Existen muchos esquemas realmente parecidos pero todos tienen algunas cosas diferentes ya que las marcas no podían copiar los unos a los otros, a pesar de todo, existía el espionaje industrial para controlar a la competencia.
Receptor de 3 válvulas a reacción
Amplificador OPTIMUS modelo Monzon
Otra versión de 3 válvulas a reacción

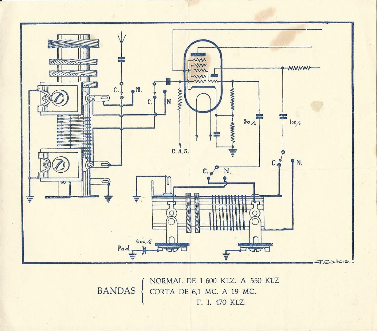

Conexionado de bobinas para ondas normal y corta
Esquema bloque de sintonia N.C.
Esquema bloque de sintonia para tandem 2 x 410
Receptor de 5 válvulas Maymo
Esquema practico de un receptor de cinco lámparas de corriente alterna que ayudaba mucho en el montaje de receptorers.
Esquema del montaje de la galena Ultrason que distribuia Radio Maymo, uno de los circuitos de galena con mas rendimiento y selectividad.
Esquema del circuito Ultrason con transistor para aumentar la potencia de salida de audio, esto permitia escuchar muy alto con los auriculares o bien instalar un pequeño altavoz de alta impedancia.
